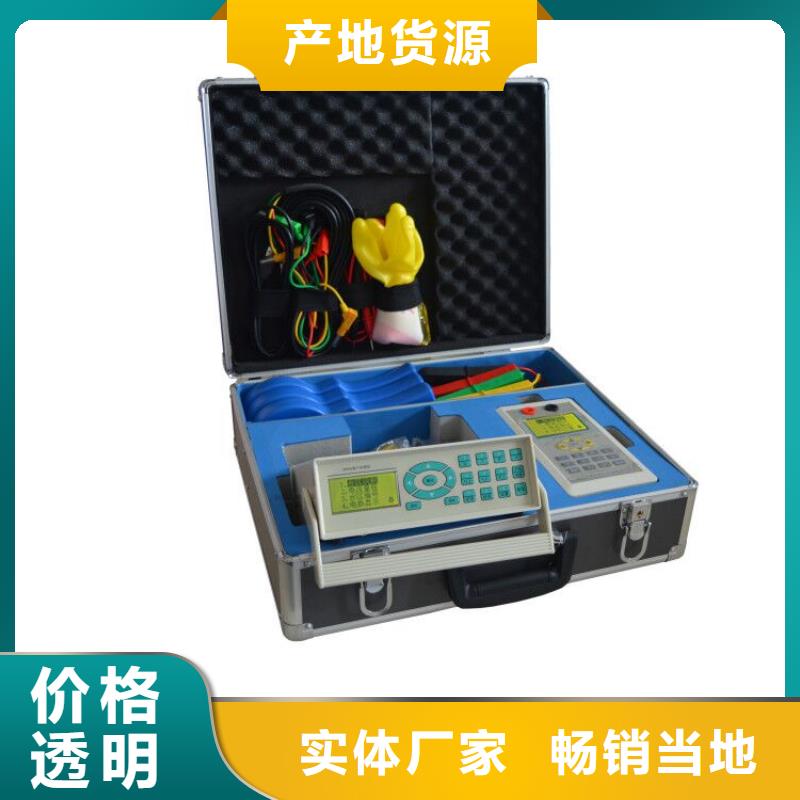

廊坊台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：

廊坊台区识别仪对未检测到主机的台区，该终端显示屏将显示：此台区未检测到主机请检查3、使用中要注意的几个问题（1）设备在使用时，一定要按颜色一一对应接线，特别是黑色线，黑色是零线。（2）设备一定要尽可能接在变压器低压出线侧连接螺栓上，如有互感器，尽量接在互感器后面；实在不行，也可接在开关柜、计量柜的母排上。总之，尽量靠近变压器。因为，越靠近变压器负荷相对越平稳，对信号传输越有利；（3）有些接线处可能因为潮湿、灰尘、油污等，致使桩头氧化，特别是铝线、铝排，因此在接线时一定要注意选择非氧化部分，或者，用力转动接线夹，使之接触可靠。特别是黑色夹子。对于终端，尽可能要用表笔线的部分扎在测试体上，尽量不要采用靠在测试表面的方式，这样能减少表笔线在测试表面的移动而导致的接触不良引起的接触电阻变化引起的测试结果不稳定。（4）因为我们的设备采用的是FSK电力载波，因为在中心频率是127KHZ这个频率是经过大量的反复现场测试实验总结出来的，具有强的抗干扰能力和弱的跨变压器穿透能力，但即使是这样，仍然不能完全保证就没有一点信号通过变压器传输到高压线上面，再通过高压线传输到相邻的变压器并通过低压线路传输到用户端，使得我们在低压端上测到相应的数据，这样，就有可能造成串线现象，这种现象从技术上来讲是不可避免的，因为变压器对任何频率的信号只会表现出阻抗的大小不同，而不能的阻断。

廊坊台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。

廊坊台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

廊坊台区识别仪电能质量监测功能介绍?基本参数测量三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数、相移功率因数、电网频率。?电能质量参数测量三相基波电压、三相基波电流、三相基波有功无功功率、正序负序零序电压、正序负序零序电流、三相电压不平衡度、三相电压波动、短时闪变（Ps t）、长时闪变（Plt）、ΔS波动负荷视在功率变化。?谐波测量（63次）三相各次谐波电压含有率、三相各次谐波电流有效值、三相各次谐波有功无功功率、三相电压谐波总畸变率、三相电流谐波畸变率。2.2、事件功能根据默认设置或用户设置电压暂态的触发限值，记录实际电压运行时的骤升、骤降及短时中断事件。2.3、存储功能?保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。可以保存3~6个月的电能质量历史数据，之后按“先进先出”原则更新。保存时间不小于10年。2.4、通讯功能?支持网络接口?根据用户要求上传实时电能质量分析数据，指定时间段内的电能质量分析数据?设置终端电能质量分析数据的保存时间间隔2.5、显示功能具有液晶显示功能，采用320×240的3.8寸液晶显示屏，显示15行每行20个汉字。显示三相电压电流有效值、各次谐波、功率等电能质量分析的数据；具有显示电压电流波形图、矢量图、频谱图等；还能显示相关参数信息。

廊坊台区识别仪测量分支和相别正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将1只或3只柔性钳形电流互感器分别卡在被测线路不同支路的零线上，用来监测各线路零序电流和脉冲电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。3、台变互测功能利用两台以上的仪器进行测试功能，其中每台仪器连接到一台变压器的低压侧端子出现位置（可以从开关柜内合适的位置接线），接好后，将其中一台仪器设置为分机，做为测试的发起方，其它的所有仪器均设置为分机，做为信号的接收方，进行测试源。

廊坊台区识别仪功能特点?采用功率、电流、相位甄别技术进行现场不停电测试。?可测试单相用户表计、用户负载和开关的对应关系。?标准配置应提供3只5A电流钳（钳表量程可任意扩展）。?采用大屏幕液晶，中文显示，操作设置方便简单。?可配置多个分机进行测试方便使用，从而提高工作效率。?采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。?具备多重保护，确保操作的性。?为了保障操作的性，仪器均具备多重保护。3 技术参数?通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km?电流测试距离：≥5km?工作电压：AC220V±10％?主机功耗：≤30VA?钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)?工作环境温度：-30℃~70℃?工作环境湿度：≤93％RH电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流(钳表)输入：黄色电流钳连接“Ia”，绿色电流钳连接“Ib”，红色电流钳连接“Ic”，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表，作为双向通讯的关键采集部件，必须放置到合理的位置才能起到关键作用。如上图所示，钳形电流表要分别钳到有疑问的用户表计尾端和相邻表计尾端，通常是钳零线（火线也可以）。电压线连接到表箱中的ABCN电压线上，当电表箱内为单相时，只连接仪器的Ua、Un到火线和零线。接好线后开机，修改量程为“零序电流”。

廊坊台区识别仪 低压计量，涉及到每一户基本居民用户的用电结算收费问题。然而在居民配网用电的100米上，仍然存在一定数量的错乱情况。由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。无形中增加电网客服的投诉情况。我公司根据多年的现场工作经验，结合自身技术水平，研发了本款用户表计接线检测仪。专项用于解决此类问题。仪器由主机、从机组成。主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。仪注意事项1、由于仪器的测量是在被测试品带电的情况下进行的，因此，要格外注意操作的。接线时操作人员应带绝缘手套。2、要远离被试品的高压侧，保持足够的距离，以免发生触电。3、钳形互感器是高精密的测量互感器，一定要注意轻拿轻放，避免磕碰、摔坏，否则会影响测试精度。钳形表切口面需保持干净、光洁，不要污染其它杂物，以保证钳形表闭合良好。4、测试开始前请输入正确的设置参数，否则可能会造成数据结果偏差或错误。

廊坊台区识别仪 随着电力系统的发展，配电网络的改造、新建、拓展，一些问题凸显出来：由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。电力系统近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。为了解决这些问题，市场上出现了一些用于台区用户识别的设备，但由于其技术水平有限，采用的测试方法有漏洞，会出现错判、漏判等现象。针对上述情况，我公司倾力打造的智能双向台区分支识别仪应运而生。这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。该仪器采用目前行业内进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

廊坊台区识别仪该数据管理系统，是我公司生产的台区用户识别仪的配套数据管理系统。是基于目前 的Windows操作系统下编写的数据通讯管理软件。主要用来对测试仪的测试数据进行后期的数据管理、查询、报表打印等操作。注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。
