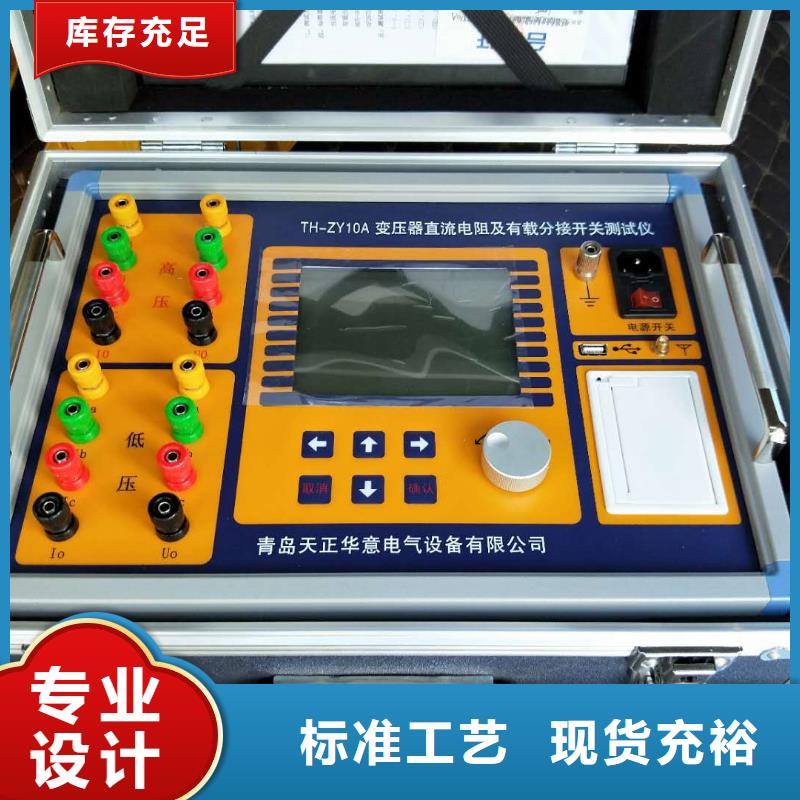

廊坊变压器直流电阻及变压器变比组别测试仪价格行情

廊坊变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。

廊坊变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

廊坊变压器变比测试仪帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。其中：F1保留键，无作用；F2将内存中数据存储U盘；F3删除存储记录；F4打印测试结果；F5确认删除记录；软开关键：手持式设备的电源开关，台式设备此键不起作用。五、液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项、备用选项、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等，同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作。

廊坊变压器变比测试仪根据IEC及有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术进，测试项目完善，测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

廊坊变压器变比测试仪液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项2个、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作；同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电。2．参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比。?设置日期：设置当前的日期。?设置时间：设置当前的时间。图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏（如图五所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。
