廊坊大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。

廊坊电路交流电流发生器发货及时
<廊坊>天正华意电气设备有限公司

廊坊大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。

<廊坊>天正华意电气设备有限公司
廊坊电路交流电流发生器发货及时

廊坊大电流发生器2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 输出电流： AC0～1500 无级可调、面板带数显电流表2. 4 输出电压： (＞2V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11保护设置：过流、过压三、工作原理1.原理框图2.工作原理仪器测量线路包括电流测量回路和自动控制回路。由16位单片机运用计算机数字化实时采集方法，通过测量电流信号幅值，根据电流比例关系，可推算出电流值，通过测量电流信号幅值与设定电流值进行比较实现自动计时和控制的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、 大电流输出端子：通过该端子进行电流输出。2、显示屏：电流值、输出时间在此显示。3、电源输入：市电AC220V接入端子。4、电源开关：采用双通道空气开关来控制设备电源。5、操作按键：实现人机对话

<廊坊>天正华意电气设备有限公司 廊坊电路交流电流发生器发货及时

廊坊大电流发生器广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。本套多功能控制柜可完成全自动温升专用三相大电流发生系统的各种相关控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计相应功能扩展的PLC控制柜、变频柜等，满足用户要求，并搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。3.1.2控制系统组成部分：3.1.2.1 施耐德断路器，接触器主要一个或者几个相应型号断路器组成，实现整个柜体的电源控制，及相关组成部分的电源控制。3.1.2.2 西门子PLC根据工程需要选配S720 PLC，并配对使用相应适配型号的模块，以实现系统要求的各项数据的采集及处理反馈等功能。本套多功能开关控制柜一般只选用西门子生产的PLC作为主控件。3.1.2.3工控机 研华工控机3.1.2.4台湾明纬电源一般采用12V/24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据具体设备型号选用不同类型的开关电源，以实现相应功能。

<廊坊>天正华意电气设备有限公司 廊坊电路交流电流发生器发货及时

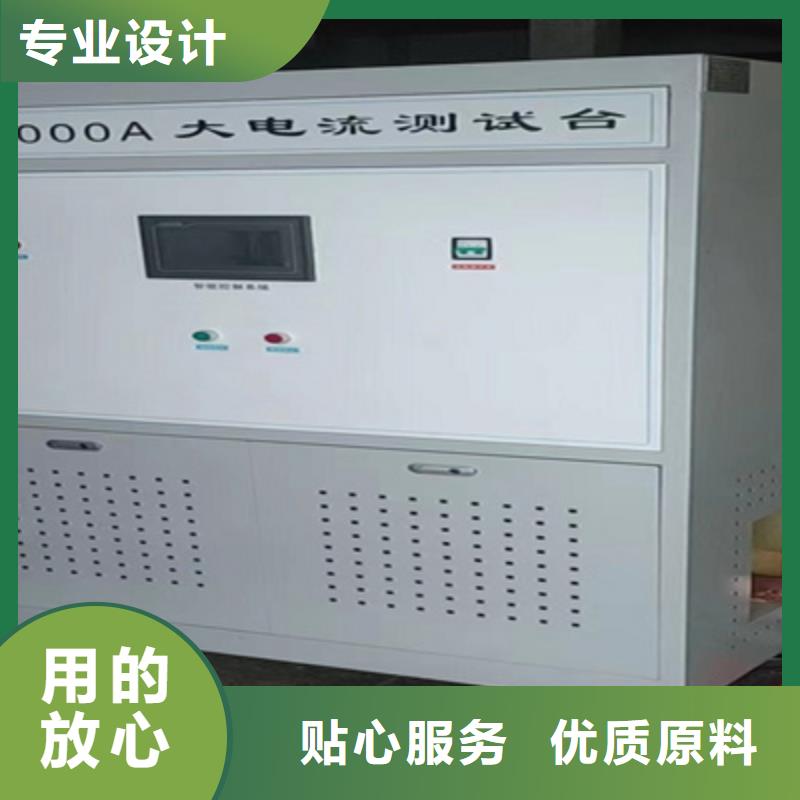

廊坊大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<廊坊>天正华意电气设备有限公司

廊坊大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

<廊坊>天正华意电气设备有限公司 廊坊电路交流电流发生器发货及时

廊坊大电流发生器 温升长时间试验装置系统，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，◆采用美观大方的PVC面板◆直接显示一次电流，便于试验观察及记录。◆测量精度高 0.5级◆功率大、体积小、带负载能力强◆体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按1.25A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按做温升(30分钟-24小时)应按长期工作温升配制。（6）为了保证电机使用寿命，设备输出数值与设定数值偏差±8A时，默认数值达到指定电流不会继续调节.二、技术特征1.名称和分类（1）名称：TH-DL1500A温升长时间试验装置系统。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）

<廊坊>天正华意电气设备有限公司 廊坊电路交流电流发生器发货及时

廊坊大电流发生器 浸渍材料变压器绕制好后，还要过 一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。升流部分相关特性特点：变压器的品质好坏对声音的影响很大，因为变压器的传输能量与铁芯、线圈密切关联，其传递速率对声音的影响起决定性作用。像EI型变压器，人们通常觉得它的中频比较厚，高频则比较纤细，为什么呢?因为它的传输速度相对比较慢。而环型呢?低频比较猛，中高频则又稍弱一点，为什么?因为它传输速度比较快，但是如果通过有效的结构改变，你就可以把环型和EI型都做得非常完美，所以关键还是要看你怎么做。矽钢片含硅量的大小对变压器的质量影响不是很大，而有取向和无取向则和铁芯的型号有关系。其次，即使是同样型号的铁芯如果你工艺处理不好，那品质差别也是很大的，其差别有时甚至高达百分之四五十。好的铁芯而同样的材料其热处理和线卷绕制工艺十分关键，良好的热处理只需很小的10mA激磁电流就能达到15000高斯，而不好的热处理则可能要50mA的激磁电流才能达到相应的15000高斯，这二者之间的悬殊差别是很大的。从专业的角度来判断铁芯的好与不好，主要是通过激磁电流、铁损耗、饱和参数几项指标来进行综合性评价。由于硅钢在交变磁场中的损耗很小，所以变压器主要都是采用硅钢片来作磁性材料。硅钢片可分为热轧和冷轧两类，冷轧硅钢带由于具有较高的导磁系数和较低的损耗，因此用来制作变压器具有体积小、重量轻、效率高的优势。热轧硅钢带的性能则略逊色于冷轧硅钢带。变压器的漏电感是由未穿过初、次级线圈的磁通产生的，这些磁通穿过空气而自成闭合磁路。增强变压器变压器初、次级间的耦合密度可以减小漏感。
