廊坊热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊

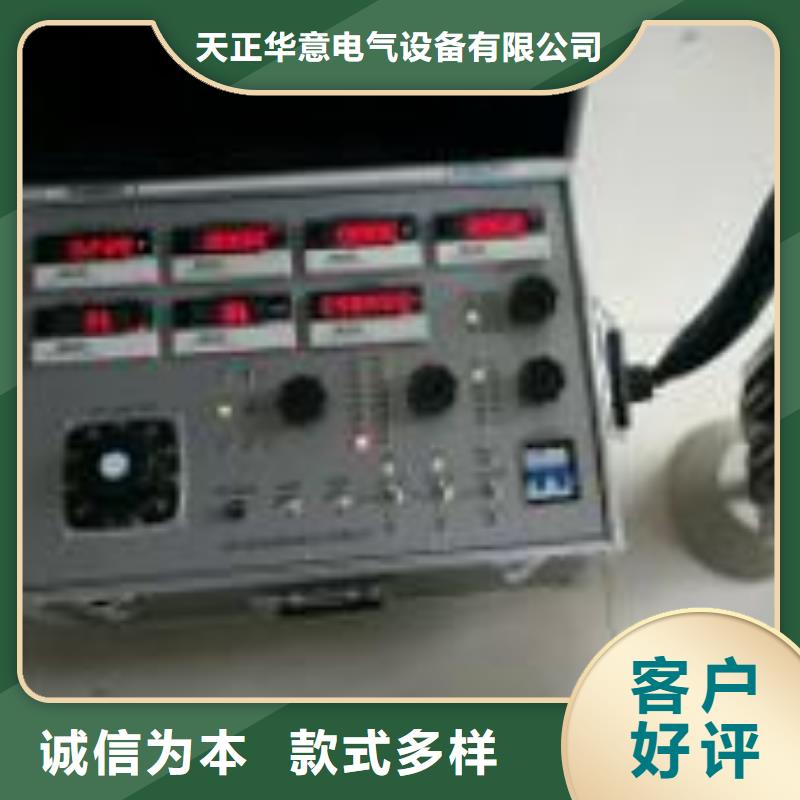

廊坊热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。廊坊热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊

廊坊热继电器测试仪仪器能对指针式和电子式密度继电器进行全自动校验。?仪器采用320＊240大屏幕液晶显示，汉字操作界面，使用简单方便。?测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。?仪器可存储100组测量数据并保存不丢失，使每一次测量都有追朔。?仪器可以在任意环境温度下对常温压力表和密度表进行校验。?仪器内部具有时钟功能，可随时对时钟进行修正。?仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。?仪器采用高精度压力传感器和世界先进的磁流体技术产品。?仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验?采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。结构紧凑，体积小，重量轻，便于携带。?机电一体化程度高，技术先进、性能可靠。?配有微型打印机，随时打印测试结果。5.操作方法5.1接线5.1.1关闭SF6电气设备本体与密度继电器之间的阀门，确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。（注：如果设备本体与密度继电器之间没有阀门，应将密度继电器折下来再校验）5.1.2用测量管道和相应的转换接头将密度继电器和仪器的继电器接口相连接。

<廊坊>天正华意电气设备有限公司
气体密度继电器检测装置廊坊 <廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪三相热继电器测试仪又称马达保护器校验仪在电力系统的运行和维护工作中，根据电力行业对电动机保护及馈线保护自动装置检查条例的规定，电动机保护器在投入运行后的每年都要进行全部的检验，以及在一定的周期内进行检验，因此电动机保护器的检验是一项长期的较为繁重的工作。为了便于电动机保护器测试工作有效方便的进行，我公司经过长期的试验，针对电动机保护器的性能特征，专业化的设计了TH-RJ型热继电器校验仪。该装置主要用于对电动机保护器和电流型电动机保护器、热继电器、热电偶的校验。而事实上，该仪器在大量实验基础上证实，它不仅能对所有的电流型电机保护器进行测试较验，而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。

廊坊热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊
气体密度继电器检测装置廊坊 <廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪三相热继电器测试仪又称马达保护器校验仪在电力系统的运行和维护工作中，根据电力行业对电动机保护及馈线保护自动装置检查条例的规定，电动机保护器在投入运行后的每年都要进行全部的检验，以及在一定的周期内进行检验，因此电动机保护器的检验是一项长期的较为繁重的工作。为了便于电动机保护器测试工作有效方便的进行，我公司经过长期的试验，针对电动机保护器的性能特征，专业化的设计了TH-RJ型热继电器校验仪。该装置主要用于对电动机保护器和电流型电动机保护器、热继电器、热电偶的校验。而事实上，该仪器在大量实验基础上证实，它不仅能对所有的电流型电机保护器进行测试较验，而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。

廊坊热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

<廊坊>天正华意电气设备有限公司
气体密度继电器检测装置廊坊 <廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪接通或断开充电电源时应先关闭仪表上的电源开头，否则有可能损坏仪器而不能正常的使用！！配有打印时请别在充电情况下打印，以避免因电源负载过大而损坏。长期不使用时2-3个月应充放电一次，以延长电池寿命。2、校验前应先确认被校表不带电源后在连接。3、本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。4、本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度。5、严禁使用带有杂质的气源6、测试管路中严禁进入油污8.常见问题解答8.1、实验前的准备工作？答：1、检查仪器电池是否有电，应及时充电。2、检查过滤接头，是否齐全。3、检查储气瓶内气体压力，不足时充好气，可以是SF6或N2，充气压力≤1.5MPa；8.2、如何给储气瓶充气？充到什么程度为宜？答：1、将随机配的减压阀接到气源钢瓶上，将充气接头连接到储气瓶上，通过随机配的充气管道与储气瓶直接相连，慢慢打开减压阀，开始充气，可以是SF6、N2等气体。2、储气瓶内压力一般可以充到1.5MPa；充一次气可以做几十次试验。8.3、如何打印测试结果？更换打印纸及色带？答：1、打印测试结果时，采用外接交流电，在历史查寻中直接打印即可。2、打印纸和色带是打印机的耗材，根据使用情况更换。打印机在面板上可以直接更换纸和色带。更换过程中，如有疑问可直接与打印机厂家(北京炜煌)联系或中有详细说明。

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊

廊坊热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊 气体密度继电器检测装置廊坊 <廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

廊坊热继电器测试仪检漏继电器校验仪是青岛天正华意电气设备有限公司根据中华人民共和国电力，煤炭工业部制定的《煤矿井下低压检漏保护装置检修细则》及《煤矿规程》要求，综合煤矿井下供电系统的实际情况研制而成的；它适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验，是各种矿井电力工作人员的得力助手；使用前请您仔细阅读下列说明，以便使该仪器更好的为您服务！二、主要特点1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、可对JY82、JL82等各种常见检漏继电器进行试验。3、可对检漏保护是否可靠动作进行试验。4、可对网路切断电阻值进行校验整定。5、可对JL82型检漏继电器动作电阻值进行整定。6、可对检漏继电器闭锁保护进行试验。7、内置数字毫秒计可对各种检漏继电器动作时间进行测定。8、内置大屏幕电阻表可直接对试验电阻进行检测。9、内置充电电池、一次充电可使用半年以上。10、铝合金机箱，美观大方

<廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。?进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

<廊坊>天正华意电气设备有限公司
气体密度继电器检测装置廊坊 <廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊
<廊坊>天正华意电气设备有限公司

廊坊热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

气体密度继电器检测装置廊坊

廊坊热继电器测试仪导入数据。点击 “文件”下拉菜单，再点击“导入数据”按钮，如图所示。此时可将仪器直接存储到U盘的EXCEL格式的数据导入到软件界面，如图所示。点击“导入数据”按钮后，弹出对话框，此时可选择要导入的文件。点击“打开”按钮后，数据显示在软件界面上，便于直观分析或生成报表，如图所示。（6）生成报表。当软件界面上显示有效数据后，点击“生成报表”按钮，弹出如下对话框。可以根据需要修改报表中的标题、校验单位、送检单位等基本信息。点击确定，即可进入测试报告打印预览页，打印预览页显示的测量数据为你选择“生成报表”时软件界面上的测量数据，测试报告是以A4 纸的形式展示。如下图所示。联机失败，数据未上传至计算机，此时信息区中显示“通信中断”如下图所示。如果出现联机失败的界面可能为以下四种情况：1) 仪器开机后没有进入计算机通信界面；2) USB数据线连接不稳定；3) USB驱动程序没有正确的安装；4) 安装USB 驱动程序后，没有重新拔插USB 数据线。USB驱动程序安装说明1、USB驱动程序的安装（WIN95、WIN98＆ME、WIN2000）1.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）1.2 安装完成弹出安装成功窗口1.3将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。2、USB驱动程序的安装（WINXP）2.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）2.2 安装过程中会弹出通过windows徽标测试的窗口，点击“仍然继续”即可。

<廊坊>天正华意电气设备有限公司 气体密度继电器检测装置廊坊

廊坊热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。廊坊热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg
