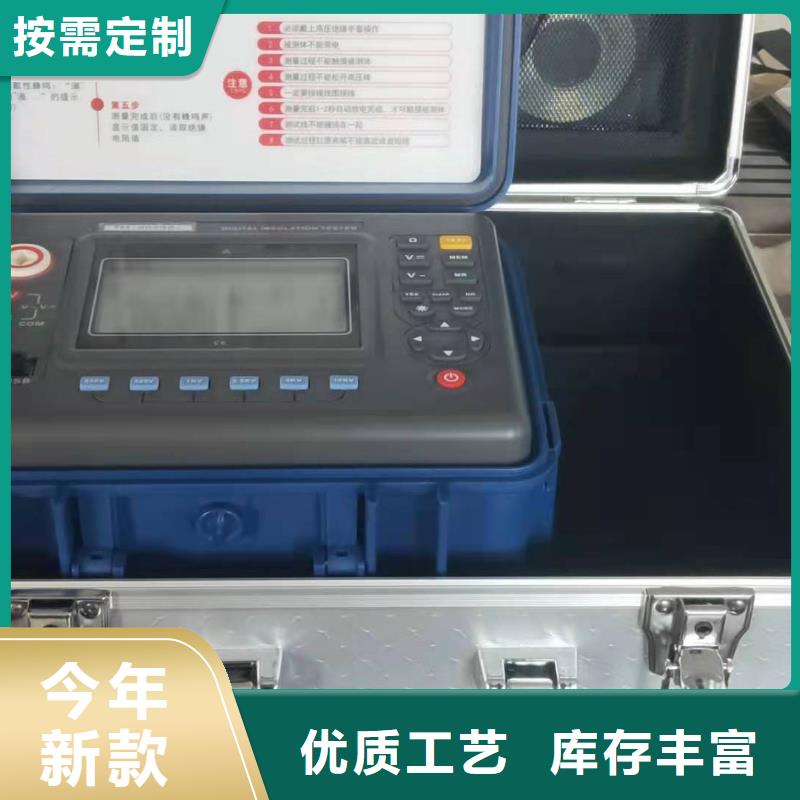

廊坊绝缘电阻测试仪 液晶显示屏按键●按键及功能说明按键编号从左到右，共5个。个为关机状态下的开机键。按键编号说明1开机按键，关机状态下按下开机2功能键5 TEST键，按住1S测试，再按停止。（进入设置菜单时无效）● 测试设置界面试验电压试验自动终止时长 电池电量指示短路电流值 设定的滤波按键功能提示 软按键说明关断开电源。仪器在无操作时，3分钟自动关机。电压选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 30:00 切换软件按键到新的功能，或从另外的功能返回电流选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波 选择滤波参数。关：无滤波；（无干扰情形下）小：硬件低通滤波；（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波；（大于1T高阻时选择）设置进入系统设置菜单?电池电量指示： 、、、、当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。

廊坊绝缘电阻测试仪 数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等额定绝缘测试电压范围100V～5000V绝缘电阻测量范围0.01MΩ～1000GΩ。直流电压测量范围0～1000V交流电压测量范围0～750V。

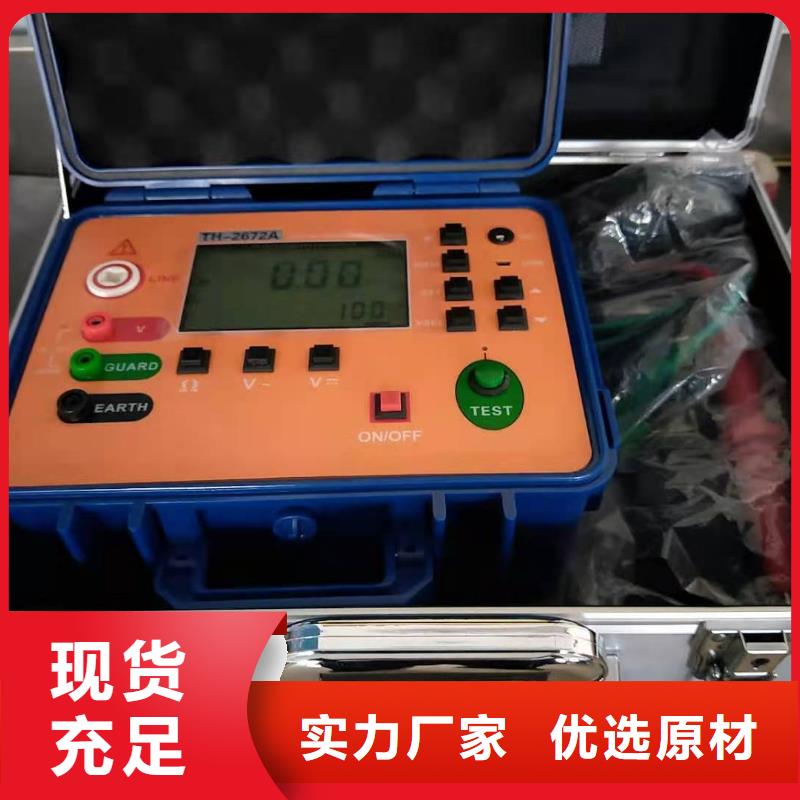

廊坊绝缘电阻测试仪接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下测试键开始测试，待测量完成显示值固定不变后方可读取吸收比或者极化指数值。5、待测试完成后可按键切换查看吸收比或者极化指数值的被除数、比值，或按键切换查看吸收比或者极化指数值的比值、除数（比如“60:15S”模式下，左下角显示“60:15S”则为比值，显示”15S”则为被除数，显示“60S”则为除数，其他模式相同）。图 9-5 比值 9-6 被除数9-7 除数4、极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

廊坊绝缘电阻测试仪 故障排除及其它1、仪表现象与故障排除方法序号现原排除或修理方法1 工作电源指示灯不亮仪表内电池组电压不足10V需要及时充电机壳带电击人仪表未接大地 一定要接地3 充电8小时以上，充电指示灯未变成绿色电池损坏取出电池，以新电池重新配组无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管5输出高压很高，不能调节 多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏更换高压发生电路板上的CA3140运放电阻显示为-1不动或其它不动的数字 多数属于同上原因造成更换电阻表头的双积分AD变换集成块7电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量线摇摆不定或绝缘差采用参考电阻检查2、仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。3、电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池需充满才能安装到兆欧表内。

廊坊绝缘电阻测试仪极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 按SET键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按“ ”查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按“ ”键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按“ ”或“ ”键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

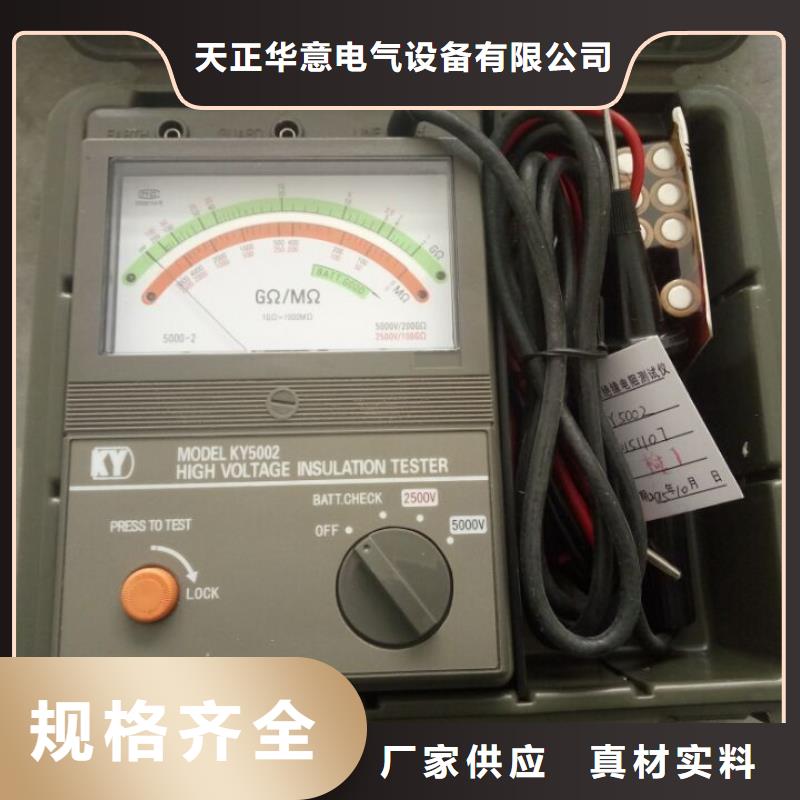

廊坊绝缘电阻测试仪 电子式绝缘电阻表关于中值电阻和跌落电阻的选取要求指针式表测量端子的中值电压允许值指针式表指示值处于几何中心位置近的带刻度值的刻度线时，测量端子L和E间的电压为中值电压，中值电压应不低于额定电压的90％。指针式表的中心分度电阻值一般为量程上限值的2％～2.5％.2、数字式表的跌落电压允许值数字式表的显示值为制造厂提供的跌落电阻值时，测量端子L和E之间的电压为跌落电压，其值应不低于额定电压的90％。数字式表的跌落电阻值应在基本量限的上限值的1％以内。残余电阻值小于1Ω，变差不大于0.1Ω。环境参考条件：20＋2-3 ℃，相对湿度：50％±10％.标称使用环境:温度23±5℃，相对湿度：25％～60％。6．线路对外壳的绝缘电阻：≥1×1011Ω。附录1兆欧表型号中值电阻值ZC25—3（旧5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于数字表有较长的时间常数（约25S），故一次测量完毕后需停止恒速器转动或关闭电子绝缘表的电源，置“测量选择”开关于“放电”位置，待高压跌落到百伏以下时，再换量程或改变测量项目，以确保测试人员及设备。特别提示：（1）、在检定本装置的标准数字表时，需注意一定要按常规将标准源的信号退至零后才可转动“量程选择”开关，以避免标准源意外损坏。由于检定时测试电压较高，个别电阻盘的阻值会因施加电压的时间延长而小幅度变化，但只要在一分钟之内不超过该阻值盘允许误差的70％应为合格。六、附则 1、随机供应的文件及附件装箱单 使用说明书 产品合格证 测试线 一付 电源线 一根在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如因产品质量不良而不能正常工作时，本厂无偿地为用户修理。线路对外壳的绝缘强度应能承受50Hz正弦波电压8KV一分钟试验。电源电压: AC220V 50HZ。面板设置及说明 本检定装置由标准数字表和标准电阻器两部分组成。1、标准数字表用来测电压，布置在装置的左边，为方便使用，其电压输入端单独设置。左边中部为具有绿色背光的LCD显示器，适用于各种环境使用。数字表测量选择开关根据测量需要可选择不同测试项目。

廊坊绝缘电阻测试仪影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小

廊坊绝缘电阻测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。
