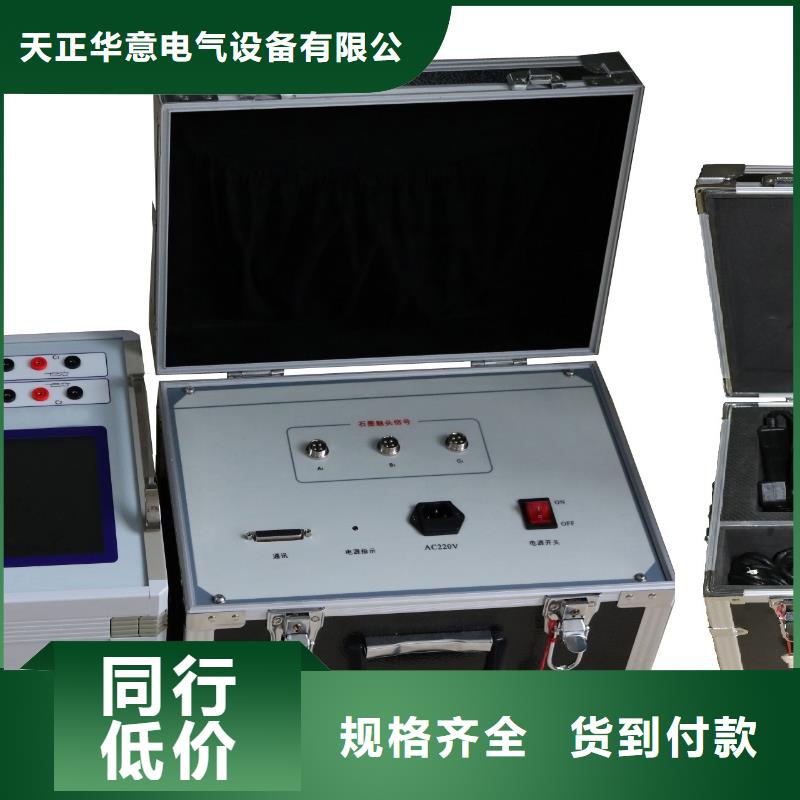

廊坊高压开关测试仪石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）合闸电阻断口接线示意图：石墨断路器接线示意图：双端接地测量法接线方式示意图：6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头） 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）

廊坊高压开关测试仪检查控制回路，保证回路畅通。3、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。

廊坊高压开关测试仪在键盘菜单选择选择大键盘LargekB（因日常默认的是小键盘），如下图：②：再进入附加信息菜单，进行输入。先点击Ctrl键再点空格键转换成中文输入，如出现的汉字是别的同音字，请点击Home键选择，选定后再点击空格键确认，如下图：⑷、笔针效验菜单：如触摸操作失灵或没有反应，请在此菜单是重新进行效验。先用鼠标点击此菜单，再点击再校准菜单，用触摸笔（或万用表笔）重新进行定位效验， 完成后点击OK键退出保存。如下图：⑸、时间日期菜单：设置当前年月日时间。C、点击测试菜单，如下图：⑴、自动分/合闸测试菜单：测量普通断口，自动识别断口状态做出相应的动作。⑵、合闸测试菜单：不判断断口状态，直接给断路器的合闸线圈电压（内触发的红和黑线），进行合闸测试。如接在断路器的分闸控制点，也可以进行分闸测试。⑶、分闸测试菜单：原理同上，用内触发的绿和黑线接在控制点，进行分（合）测试。⑷、有端口低跳测试菜单：是指接有断口信号线进行低跳分或合闸实验，连续自动输出电压进行分（合）测试，可自动测到动作电压。如下图：①、手动冲击：首先设置试验电压和累加电压（电压幅值），手点击开始试验菜单，点击一次电压输出一次，如合或分没动作，电压自动累加，再点击开始试验菜单，直至合或分动作。②、自动冲击：输入相应的电压值和累加电压值，点击开始试验菜单，自动的作出电压的合或分闸动作。⑸、无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、合闸电阻开关测试菜单：此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单：此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能：点击此菜单，界面如下图：⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长

廊坊高压开关测试仪外触发触发电压：AC/DC10-300V，电流≤120A9. 隔离开关测量范围：⑴、电压输出：DC15～260V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号采集时间为200秒；⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数10．主机体积：500×400×190mm11．使用环境： -20℃~＋50℃12．相对湿度：≤90％四、术语定义：、三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：断口信号：测量6个主触头、3个主触头和3个辅助锄头的合（分）闸时间、不同期、弹跳时间、弹跳次数等参数。电压调节旋纽：调节所需要的测量电压，AC/DC10-270V。分合直流输出：是指仪器输出DC15～260V可调直流电源，进行分、合闸操作。分合交流输出：是指仪器输出DC15～260V可调交流电源，进行分、合闸操作。

廊坊高压开关测试仪 菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。⑵、扩展平均速度定义菜单：此菜单主要是针对一些速度定义比较特殊的断路器使用，数据测量完成后再进行速度定义计算。⑶、附加信息菜单：主要是输入测试人员名称及断路器的编号。

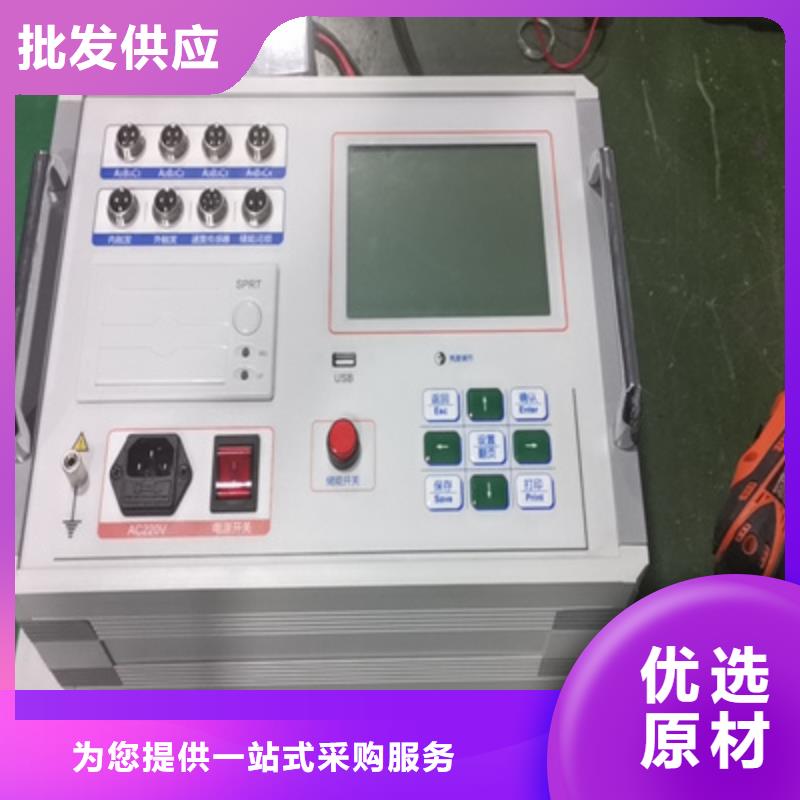

廊坊高压开关测试仪 术语定义 三相不同期：指开关三相分（合）闸时间之间的及小值差值。同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4断口测量⑥：合闸电阻测试端口?：电源开关②：内部直流电压输出控制⑦：U盘鼠标接口?： 寸触摸彩色液晶屏③：采集外部电压信号⑧：打印机?：石墨测试通信接口④：直线、旋转、加速度传感器接口⑨：接地柱⑤：储能电压输出接口⑩：AC/DC220V 电源输入金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。

廊坊高压开关测试仪户外真空开关及六氟化硫安装示意图：SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：七、菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。数字键盘图如下：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。⑵、扩展平均速度定义菜单：此菜单主要是针对一些速度定义比较特殊的断路器使用，数据测量完成后再进行速度定义计算。
