廊坊地埋电缆管线探测仪说明：1.长按标定键 进入或退出信息/菜单界面。2.上下左右键选择菜单项，OK键确认执行，ESC键返回上级菜单。3.设备识别码UID（短码和长码，括号内为长码），不能修改。4.工频频率、深度单位、主动探测频率对应菜单设置值。5.若不选配蓝牙和GNSS定位功能，则蓝牙和GNSS信息不显示。菜单项：1、系统功能：?保存设置?退出菜单界面?中英文切换复位关机2、存储功能：?通过蓝牙发送全部存储数据3、工频频率选择：选择50或60Hz 4、深度单位选择：?选择米（m）或英尺（ft）、有源探测频率使能：可选的有源频率列表?恢复出厂默认频率?使能所有频率 说明：1.工频频率、深度单位、有源探测频率的选择：菜单项前面带＊号的为使能的项目，不带＊号的为禁止的项目。上下键选择菜单项，OK键切换使能/禁止。2.频率过多会造成操作繁琐，建议只使能常用的频率，需要时再使能其他频率。50（或60Hz）用于探测电力电缆，100Hz（或120Hz）用于外加电流阴极保护（CPS）管道的探测。3.若未选配蓝牙及存储功能，则存储功能主菜单下没有子项内容显示。4.设置完成后，须进入系统主菜单，选择保存，短按OK键 保存设置内容。第二章 发射信号的一般方法发射机对管线施加信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：电力电缆、通信电缆、金属自来水管道、金属燃气管道，阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属物体等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色插头插入发射机的输出插座。

<廊坊>天正华意电气设备有限公司

廊坊地埋电缆管线探测仪存储数据的浏览：同时按下键和键3秒后，进入存储数据浏览界面，包括：频率、序号、点距、埋深、电流等。数据浏览可以通过和键来翻页。再次按下键，退出数据浏览模式，如果不按动任何键，20秒后自动恢复管线定位状态。注意：只能保存同一个频率的1000组数据。切换不同的检测频率后，如果需要存储数据，必须将已经存储的不同频率的数据删除后方可存储新的频率的数据。举例说明：仪器中已经存储128Hz的数据100组，现在更改测量频率为512Hz，需要存储512Hz的数据，则测量完成，按下键存储时，提示“128Hz已存储了100个数据，是否删除”，如果需要删除则按下键5秒后删除，重新存储512Hz的数据。2.2接收机显示窗口电池指示 (7)接收机显示屏右上角有一个电池符号，表示电池电量的多少。当电池损耗到已不能工作的时候，显示闪烁的电池符号，指示需要给仪器的内置电池充电。 一般情况下机内采用的高性能锂电池组，充足电可供接收机正常工作10小时以上。接收机充电时，只要将充电器的圆形插头插入接收机的充电插孔中，另一端接220V电源，充电器指示灯红色，充足电后充电指示灯变为绿色。

电力电缆识别仪2023已更新动态(今日/资讯) <廊坊>天正华意电气设备有限公司
<廊坊>天正华意电气设备有限公司

廊坊地埋电缆管线探测仪存储数据的浏览：同时按下键和键3秒后，进入存储数据浏览界面，包括：频率、序号、点距、埋深、电流等。数据浏览可以通过和键来翻页。再次按下键，退出数据浏览模式，如果不按动任何键，20秒后自动恢复管线定位状态。注意：只能保存同一个频率的1000组数据。切换不同的检测频率后，如果需要存储数据，必须将已经存储的不同频率的数据删除后方可存储新的频率的数据。举例说明：仪器中已经存储128Hz的数据100组，现在更改测量频率为512Hz，需要存储512Hz的数据，则测量完成，按下键存储时，提示“128Hz已存储了100个数据，是否删除”，如果需要删除则按下键5秒后删除，重新存储512Hz的数据。2.2接收机显示窗口电池指示 (7)接收机显示屏右上角有一个电池符号，表示电池电量的多少。当电池损耗到已不能工作的时候，显示闪烁的电池符号，指示需要给仪器的内置电池充电。 一般情况下机内采用的高性能锂电池组，充足电可供接收机正常工作10小时以上。接收机充电时，只要将充电器的圆形插头插入接收机的充电插孔中，另一端接220V电源，充电器指示灯红色，充足电后充电指示灯变为绿色。

廊坊地埋电缆管线探测仪用来测量被测量管线的埋土深度，测量深度的同时在显示器中显示目标管线中的电流值。在电流测量的过程中，无论原来采用哪种定位模式，系统均自动切换到峰值模式。深度测量单位可通过菜单选择公制或英制。公制单位：当管线埋土深度小于1米时，为cm。当管线埋土深度大于1米时，深度显示单位为m。英制单位：英尺。电流单位：当电流大于1A时，显示电流的单位为A，当电流小于1A时，显示电流的单位为mA。注意：1、为了测得的埋深值，接收机必须保持在垂直于管道的位置工作。2、为了提高深度测量的精度，在测深时不要在谷值模式下进行，建议切换到宽峰模式下进行管线埋深测量。背光键（6）按下背光键，显示窗口背光点亮，背光保持预先设置好的背光时长，再按下背光键，背光关闭。背光时间可通过背光菜单进行设置。数据存储：测量的电流和深度数据存储方法：测量电流值后，在显示窗口的中间显示管线埋土深度和电流值。如果需要存储数据，按下键，检测数值被存储到仪器的存贮器中，显示器右下角表示所存数据多少的序号（12）自动加1。如果不需要存储，再按一下键，恢复管线定位状态。

廊坊地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

<廊坊>天正华意电气设备有限公司 电力电缆识别仪2023已更新动态(今日/资讯)

廊坊地埋电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不带绝缘层的金属管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。2、界面介绍发射机开机状态下，没有连接任何附件将自动工作在辐射模式，屏幕显示如下：图2-3-2 卡钳耦合输出界面显示2、频率选择按频率减小键 和频率增大键 选择发射频率。三种辐射频率可供选择： 33kHz，82kHz、197kHz，默认33kHz。注意事项：?低频感应效果较差，但信号传播距离远，也不易产生干扰。?高频比低频的感应效果好，但传播距离较近，且较易感应到其他管线。?探测高阻管线应使用高频，低频将很难感应出适用的信号。3、功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。注意事项：?使用较低输出水平，有助于减少对其他管线的感应、缩短收发距。?探测较深管线，应提高输出水平。?发射机无法测量和显示管线感应到的电流大小，故只能根据接收机的探测效果反复尝试、灵活选择。

<廊坊>天正华意电气设备有限公司
电力电缆识别仪2023已更新动态(今日/资讯)

廊坊地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

<廊坊>天正华意电气设备有限公司
<廊坊>天正华意电气设备有限公司 电力电缆识别仪2023已更新动态(今日/资讯)

廊坊地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。

<廊坊>天正华意电气设备有限公司

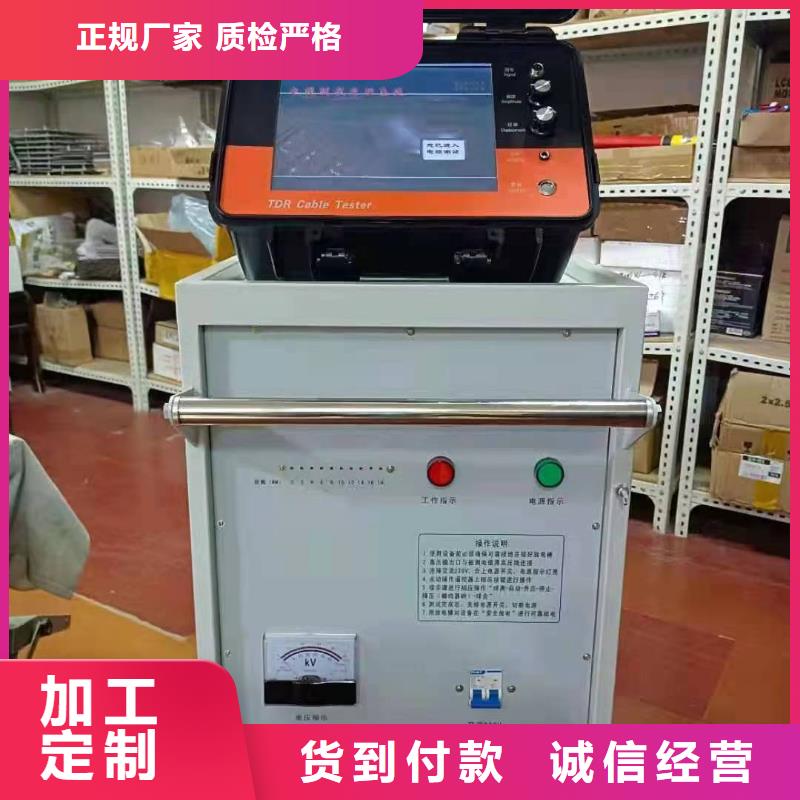

廊坊地埋电缆管线探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离17.外形尺寸：长370mm×宽270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。

廊坊地埋电缆管线探测仪电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。接地电阻测试使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化。额定输出电流6mA，测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。绝缘电阻测试专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值如变压器、电机、电缆及电气设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。信号发射机：用于管线路径探测、电缆识别和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有640Hz、1280Hz、10kHz等6种不同的混合脉冲信号可供选择。信号输出功率10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

电力电缆识别仪2023已更新动态(今日/资讯)

廊坊地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

电力电缆识别仪2023已更新动态(今日/资讯) <廊坊>天正华意电气设备有限公司

廊坊地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

电力电缆识别仪2023已更新动态(今日/资讯)

廊坊地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。
